麦尔兹双膛石灰窑内部结构

浏览次数:    时间:2021-07-23

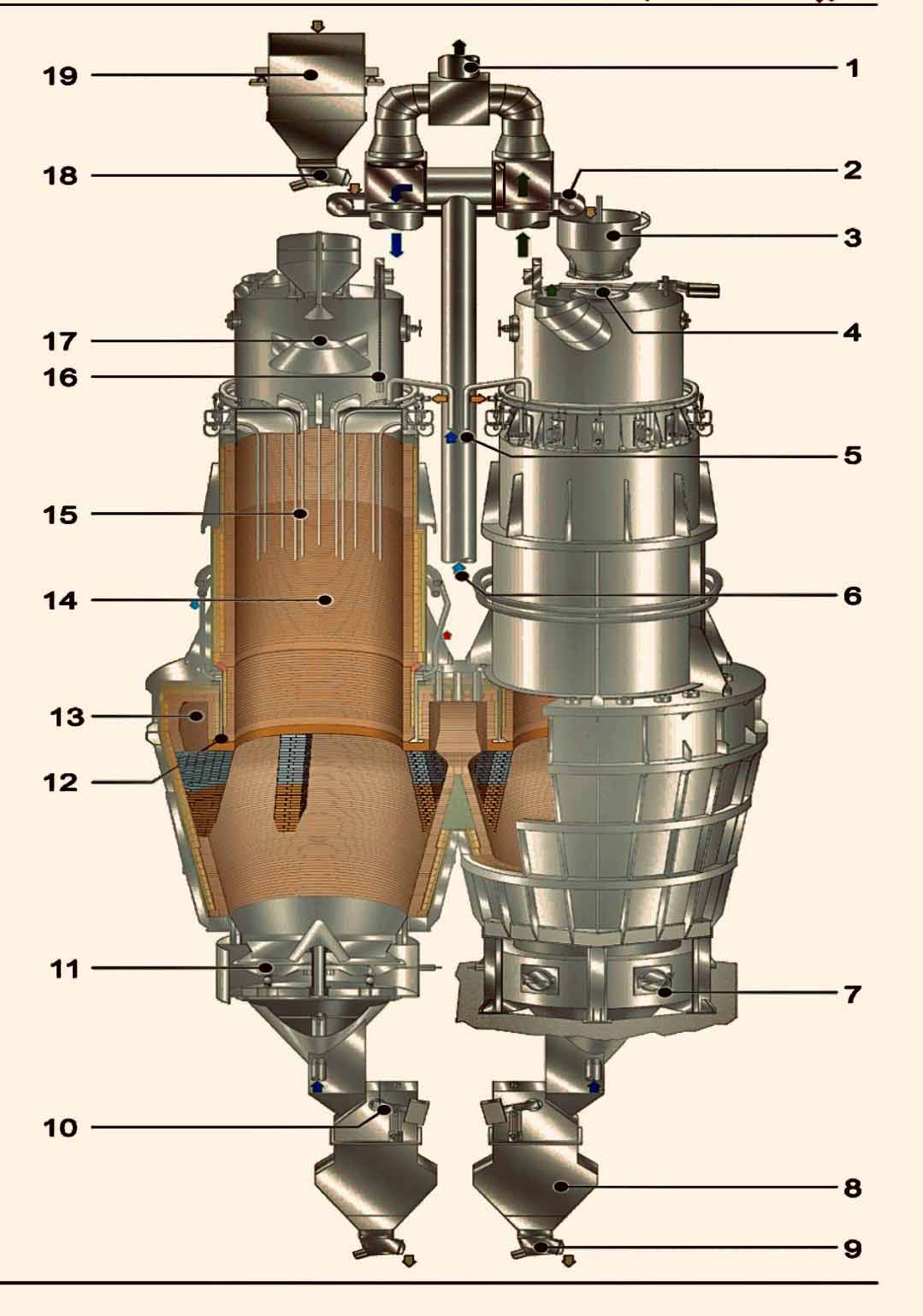

麦尔兹双膛石灰窑内部结构

主窑设备组成及功能

1、废气除尘器/烟筒换向闸板(用于除尘与排空烟筒换向)

2、可逆转输送机皮带(向旋转料斗加料)

3、旋转料斗(向窑内加料)

4、窑筒关闭闸板

5、喷枪冷却风管线

6、助燃风空气管线

7、出料平台人孔门

8、卸料料斗

9、窑底电振

10、卸料闸板

11、出料平台

12、悬挂缸

13、环形通道

14、窑膛

15、喷枪

16、重锤料位计

17、布料器

18、窑顶电振

19、窑顶称重料斗。除图中所述还有助燃风释放闸板、冷却风释放闸板、助燃风换向闸板等需液压驱动的大型闸板其主窑作用与改变窑膛工作状态即换向。

2、生产辅助系统

2.1液压系统一套。

2.2配风系统一套包括16台罗茨风机,1台紧急风机、1台紧急发电机。配风主要有助燃风、喷枪冷却风、悬挂缸冷却风、中心冷却风、料面冷却风、煤粉输送风等。
