双膛窑煤粉喷吹系统设备

浏览次数：时间：2023-01-27

双膛窑煤粉喷送工艺
1.工艺过程描述：每台石灰窑有两个窑膛，每个窑膛 33 个喷煤口。煤粉喷吹主管路为 2 条，其中一条主管路通过管路切换阀再分为 2 条管路，每条管路通过 1 个 1 分 16 路的分配器分别与对应窑膛的 16 个喷吹口用耐磨软管连接；另外一条主管路通过管路切换阀再分为 2 条管路，每条管路通过 1 个 1 分 17 路的分配器分别与对应窑膛的 17 个喷吹口用耐磨软管连接；每个窑膛间隔工作约 12-15 分钟交替喷煤，两个窑膛喷煤的间隙有约 1 分钟的换向时间，在这个时间段用来加煤，保证每次喷吹罐内加料后的煤粉量大于单个窑膛每周期的煤粉量。
窑膛 1(工作约 12~15min)

换向时间（约 1min,完成对喷吹罐的加料）

窑膛 2 （工作约 12~15min）

换向时间（约 1min,完成对喷吹罐的加料）

如此循环往复工作。
2 控制系统整体描述

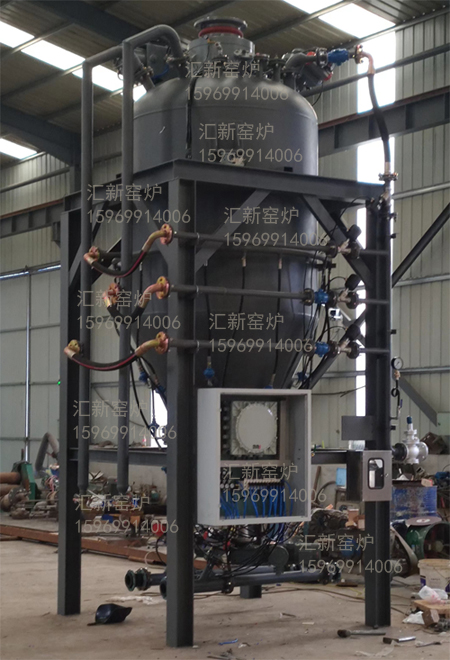

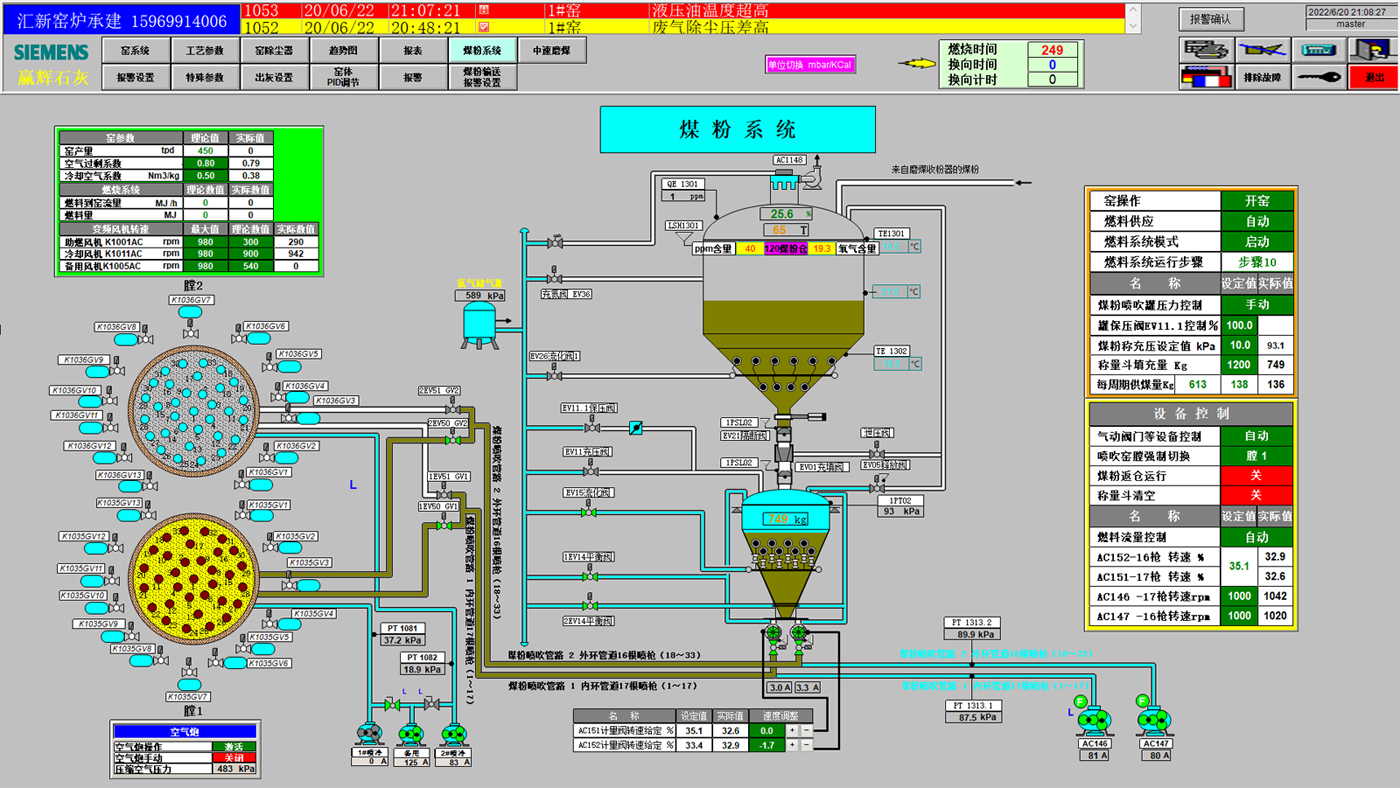

（1 ）系统采用全自动程序控制运行。本工程将设置以 PLC 加上位机为核心的完整的检测、连锁和保护装置，实现以 LCD/键盘和鼠标作为监视和控制中心，对整个输送系统的集中控制。自动化水平将使运行人员无需现场人员的干预，在控制室内即可实现对系统启/停的控制、正常运行的监视和调整以及系统运行异常与事故工况的处理。并与甲方的主 PLC 控制系统通过 PROFINET 协议接口。PLC 机柜布置在电子设备间，喷吹罐本体上安装有电磁阀箱，用以控制喷吹罐上的气动阀门等。

（2）控制方式
系统采用两种控制方式：自动控制、就地手动控制。正常情况下按自动控制方式考虑。
（3）自动控制
在自动方式下，运行人员可通过上位机操作终端向输送系统发送启、停指令，使系统根据工艺要求按顺序运行或按规定计量进行调节。当系统出现异常工况或某个设备故障，控制系统将有相对应的报警信息,并在上位机上显示。
（4）就地手动控制
当现场调试或控制设备检修时，可通过就地控制按钮，实现对各设备的就地手动控制。
