双膛石灰竖窑受料系统介绍
合格石料由上料小车,通过上料斜桥送入窑顶受料斗,窑顶受料下设振动给料机给料,石料经给料机下可逆皮带输送至两个窑膛上部的精确称重料斗,经窑顶密封闸板将石灰石送入窑膛内。

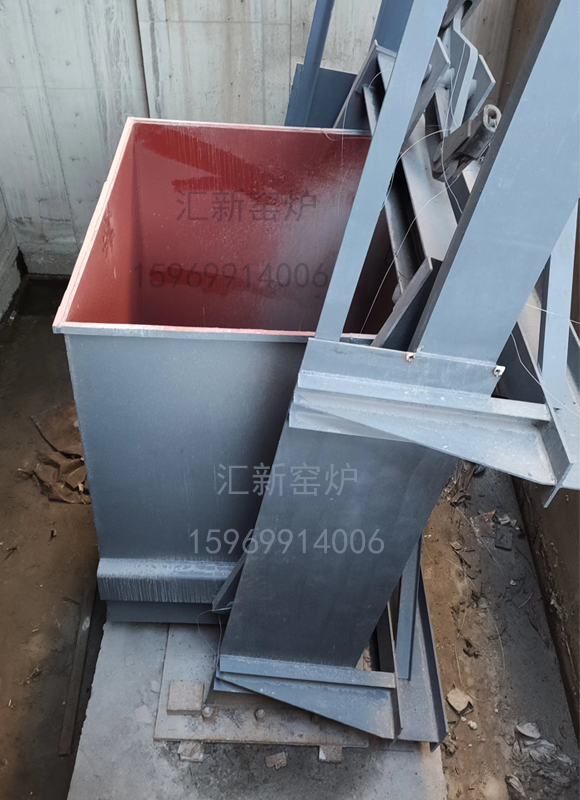

1)窑顶受料斗
接受小车送来的石灰石,由料斗下的振动给料机输送到下游设备。容积为7.5m
3,下设振动给料机:能力为0~100t/h。
2)旋转料斗
在双筒窑的每个窑筒顶均安装了旋转料,。可逆胶带机向其中装料时料斗旋转,防止石灰石偏析。
旋转料斗有两个动作,一是绕自身中心线的旋转动作,由电机驱动,为机械式;二是旋转料斗的上下升降动作,由液压缸驱动。
3)窑顶密封闸板
窑体的关键密封装置,此密封阀为液压驱动。
4)布料器
安装在窑膛上部,为上部空心圆台结构,能将石料均匀地分布在窑膛截面,防止物料偏析。
5)料位器
为液压驱动重锤料位计,在线检测石灰石料面。将测得的信号传送至控制中心,控制往复式出灰机的运行。
